Large scale book

这是 huggingface 中找到的一个关于LLM训练的一本很好的系统指南，主要关于底层的存储和LLM system，并且有很好的可视化

https://huggingface.co/spaces/nanotron/ultrascale-playbook?section=high-level_overview 这是链接

1. 单GPU训练

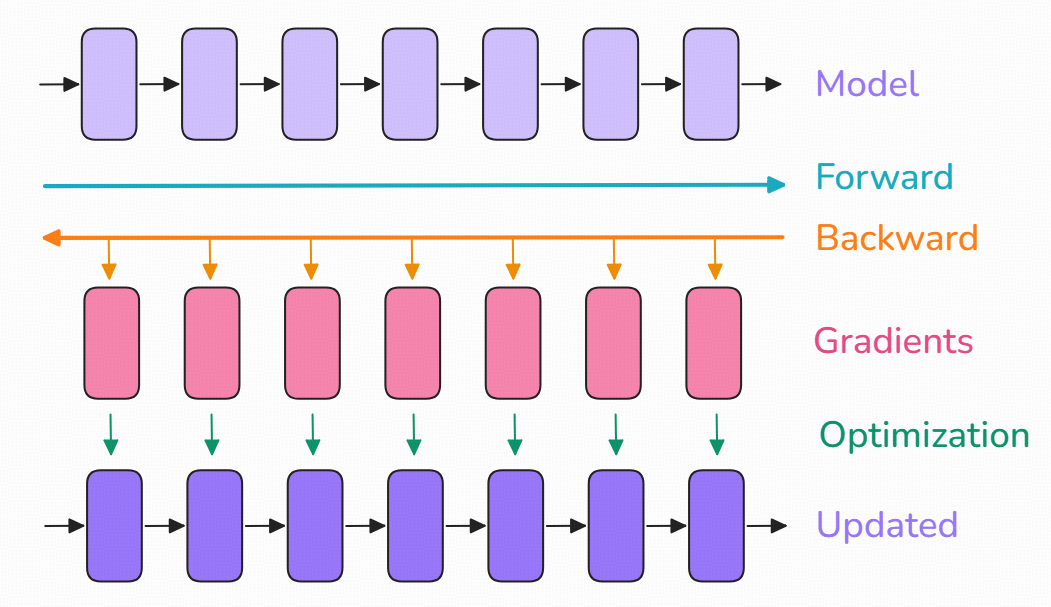

一次正常的模型训练，包括以下流程

一次前向传播，计算Loss
一次反向传播，计算梯度
基于梯度进行参数更新

这时候我们涉及到了第一个超参数 Batch size，也是我们前向计算Loss的时候的数据批次大小，根据实验表明，小批次的学习效率更高，但是大批次的数据噪声更小

我们来定义第一个参数 \(bst = bs * sequence\ size\) 这是指一个batch size中的token数量

接下来我们来分析在训练的过程中的内存，占据我们的内存的内容物主要是各种各样的张量，一个张量的存储由两个因素决定

形状：形状由各种超参决定，比如 batch size, sequence length, attention head number
精度：FP8, FP32

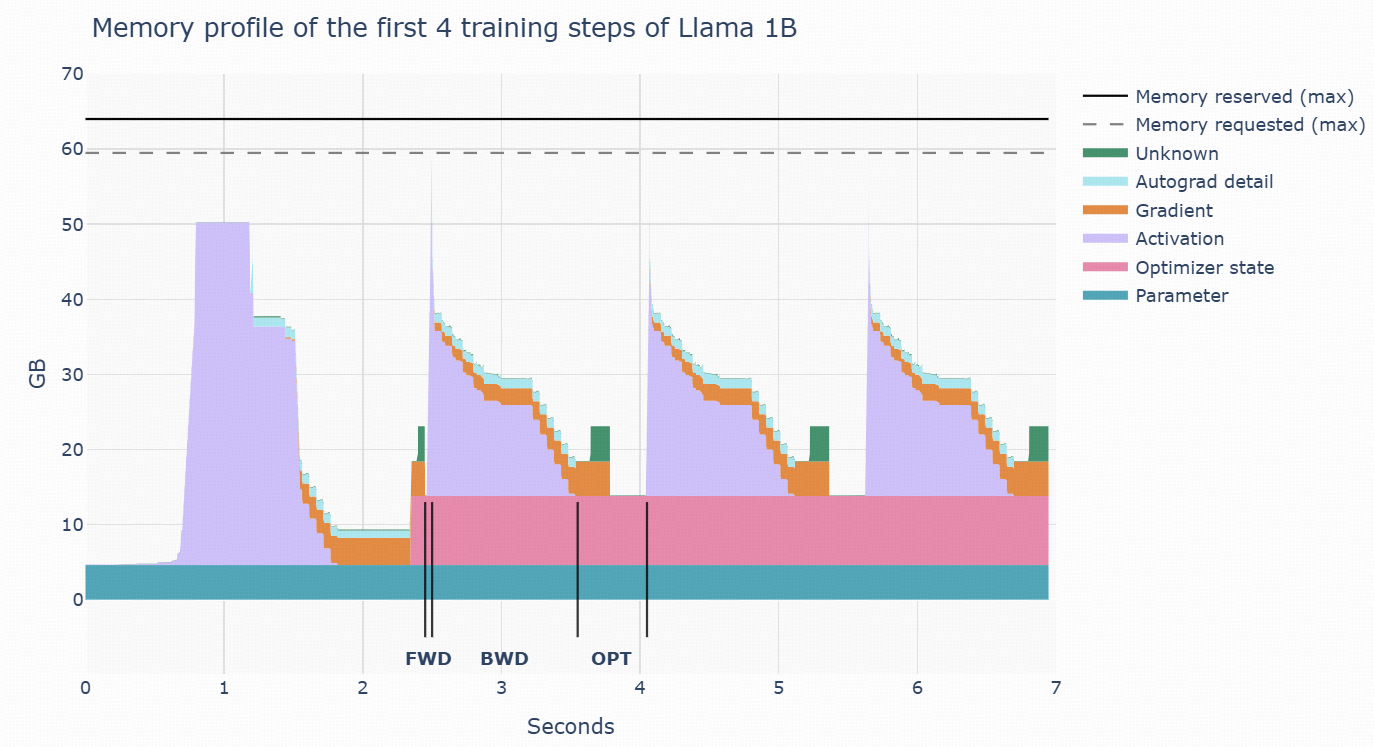

从内存的含义上划分，可以分为下图中的各类内容

Weights / Gradients / Optimizer states

先从前三个内存占用开始

关于transformer LLM，其参数数量可以由以下公式给出

其中h是hidden states, v是词表大小，L是模型层数，而在全精度FP32的训练中，参数和梯度都是4字节，而Adam优化器要额外存储动量和方差

在如今更常见的混合精度训练中，用BF16来存储参数和梯度，也就是从4个字节降低为2个字节，但Adam的优化器状态为了稳定还是要保持全精度，除此之外还要保存一份全精度的参数副本

Activation Memory

接下来我们分析激活值所占的内存，这篇文章很好地讲述了激活内存地含义，在混合精度地情形下，激活值所占地内存总量为

L表示层数，seq表示序列长度，bs表示batchsize，h表示hidden states，\(n_{heads}\) 表示注意力头数量

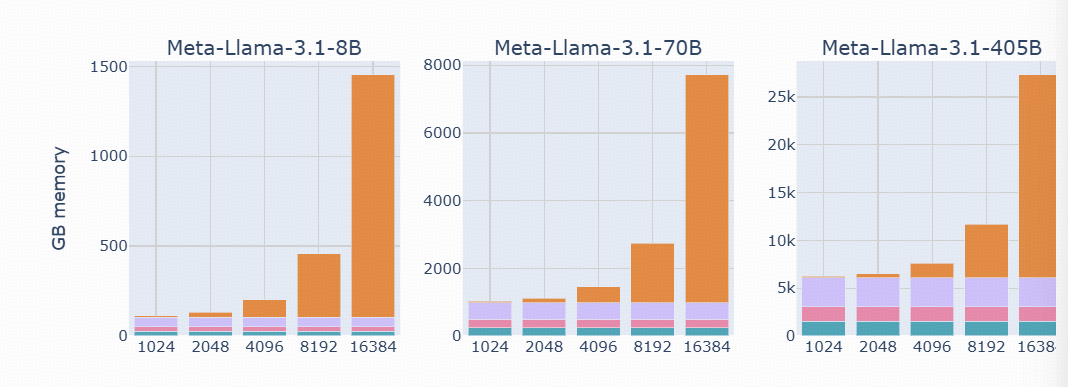

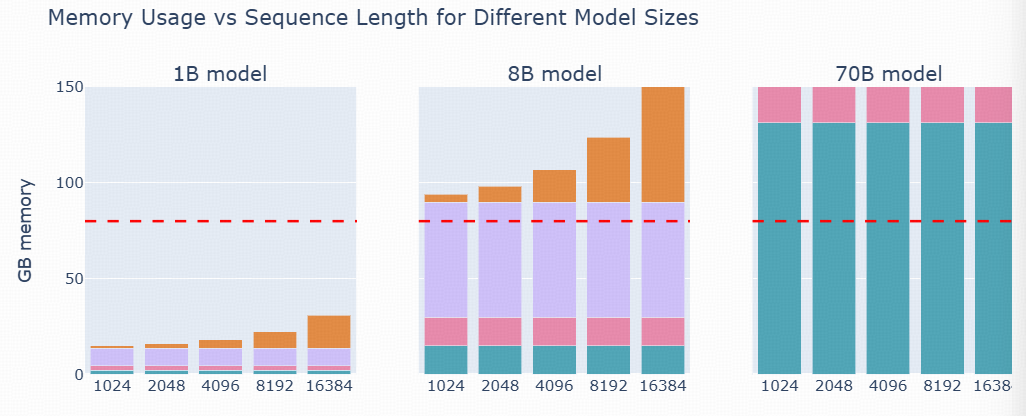

由上图和上述公式可以看出，激活值所占地内存随着序列长度二次增长，面对这个难题，我们引入一个重要地Tricks

Activation recomputation

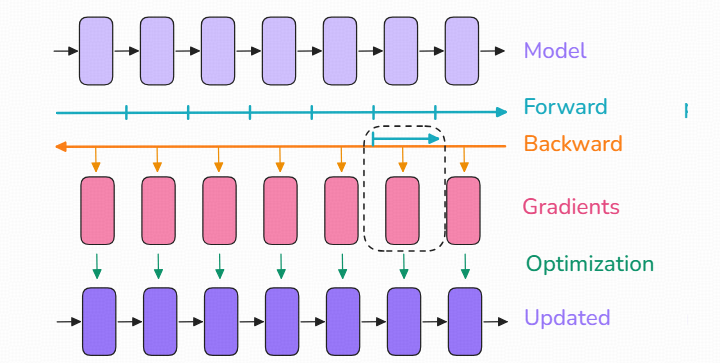

这项技术称为激活值重计算，就是在前向过程中丢弃一些激活值，在反向传播是花费一些时间将需要计算地激活值重新算一遍

当然还有一个trade-off是我们需要保存对应层地检查点，计算表明，如果我们丢弃所有地激活值，也就相当于在反向地时候重新做一遍前向，会增加30-40%的计算量

因此我们往往会有选择地进行激活值丢弃，研究表明，Attention操作的激活值增长很快，但是其前向的成本很低

现在最为常用的FlashAttention也很巧妙地将激活值重计算纳入框架中

Gradient Accumulation

对于激活值另一个大头的影响因素是Batch size，我们会采用Gradient Accumulation这个设计来尝试解决这个问题

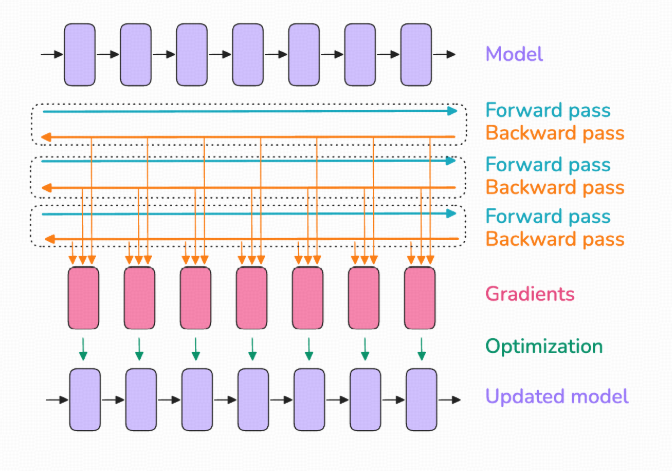

梯度累积包括将一批次数据分成多个minibatch，然后根据每个minibatch进行前向和后方，计算梯度，在优化之前将所有minibatch的梯度相加

我们用mbs表示minibatch，用gbs表示全局的batch size，将gbs拆成minibatch，使得我们可以顺序处理minibatch来减少激活内存，但是也存在tradeoff也就是我们要多做几次前向反向

值得注意的是minibatch的梯度计算其实可以并行的，因此我们的多GPU也就有了用武之地

2. Data Parallelism

DP的理念就是在多个GPU上复制模型，对于这些模型的复制版本，可以进行MiniBatch的更新，其实和刚才的梯度累积的方案是一样的

因为我们对每个GPU进行梯度计算，得到的不同梯度我们需要进行同步，我们会使用all-reduce的分布式操作来对模型实例的梯度进行平均，随后再进行优化

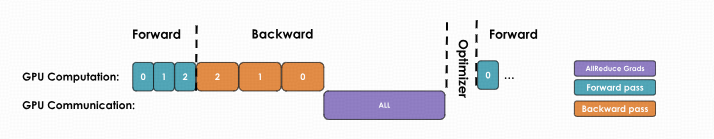

一个简单的DP流程如上，但是上述流程仍然不是最终形态，因为此时GPU在通信过程中是空闲状态

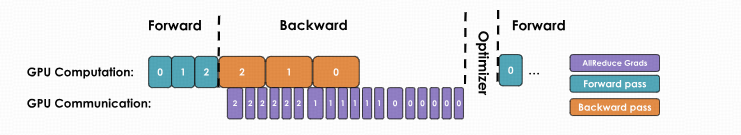

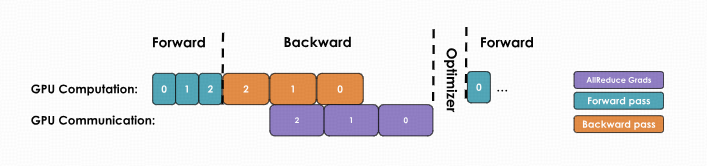

方案一：重叠梯度计算和通信，因为我们没有必要等待整个模型的梯度计算完成再进行all-reduce，完全可以在一边计算梯度，一边更新

def register_backward_hook(self, hook):
    for p in self.module.parameters():
        if p.requires_grad is True:
            p.register_post_accumulate_grad_hook(hook)

方案二：bucket梯度求和，因为GPU更适合对大张量做操作，而不是对多个小张量做操作，对于通信也是一样的，因此我们也可以让梯度按bucket进行all reduce

在Pytorch中，往往在不需要All-reduce的backward操作中加上 model.no_sync() 装饰器

DP效果很好，但是在GPU数量达到上百上千的时候，其协调开销会显著增加，并且网络开销会很大，导致其逐渐变得低效

并且DP能够成立的前提，也是至少一个前向过程能够塞入单个GPU内，这对于超大模型来说是无法做到的

3. Deepspeed Zero

DeepSpeed内部的zero机制，是一种旨在减少LLM训练中内存冗余的优化技术

DP中对于优化器状态，梯度以及参数的简单复制带来的冗余（激活值是每个DP副本不同的，因此不算在冗余之内，我们只能通过减小batch size来减小激活值），正是我们想要优化的目标

Zero1 优化器状态分区
Zero2 优化器状态+梯度分区

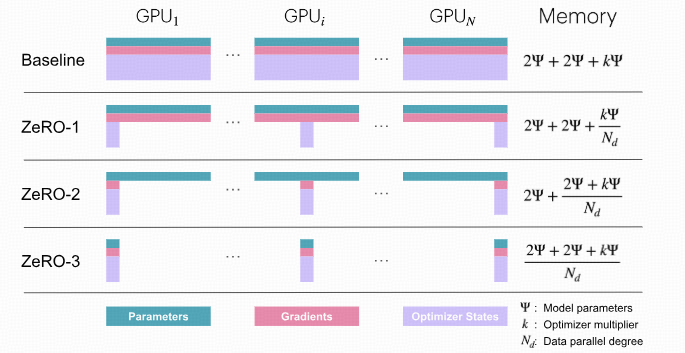

Zero3 优化器状态+梯度+参数分区

Zero的设计理念在于把所有复制的数据都分片，只有在必要的时候才聚合起来使用

Zero1

在Zero1中，优化器状态被分为N份，每个GPU上都只维护1/N份优化器状态，更新的时候只优化对应的FP32权重，而在部分更新完成之后，通过一个all-gather操作，将各个GPU上的参数都更新到最新状态

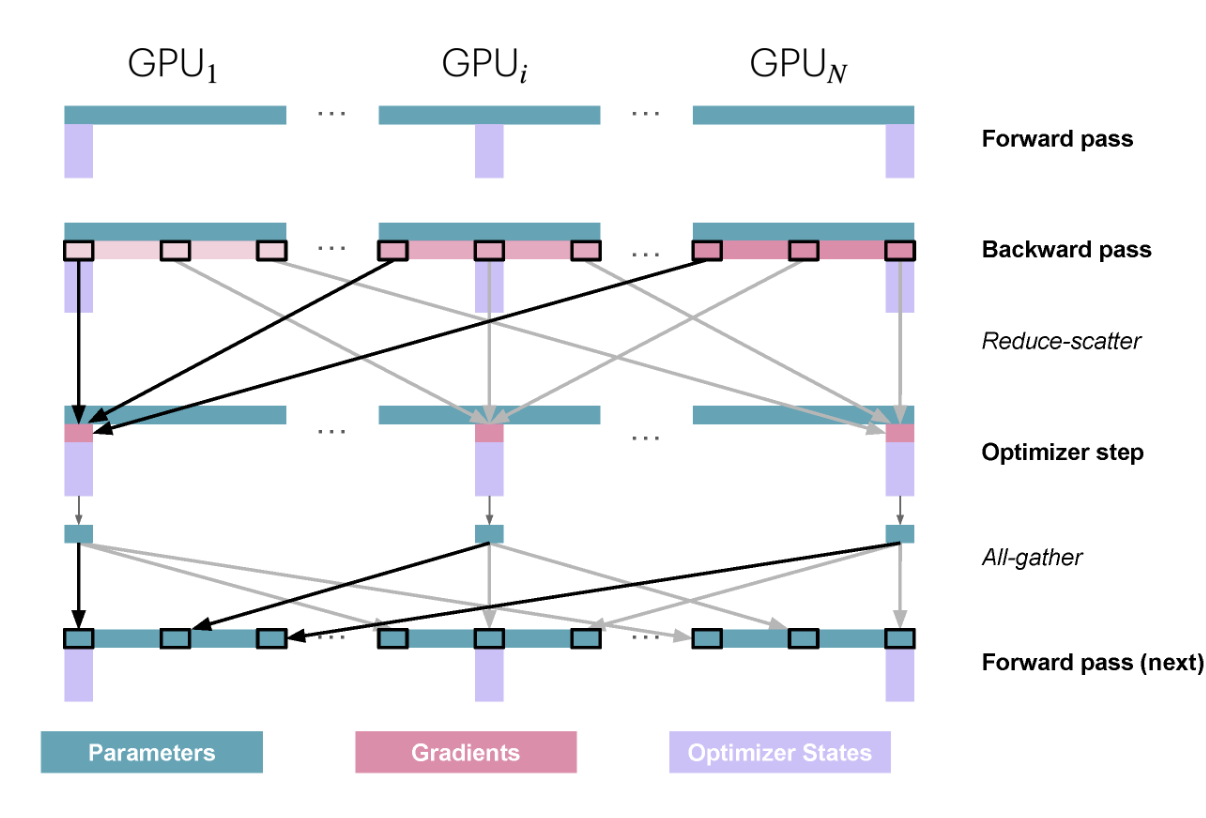

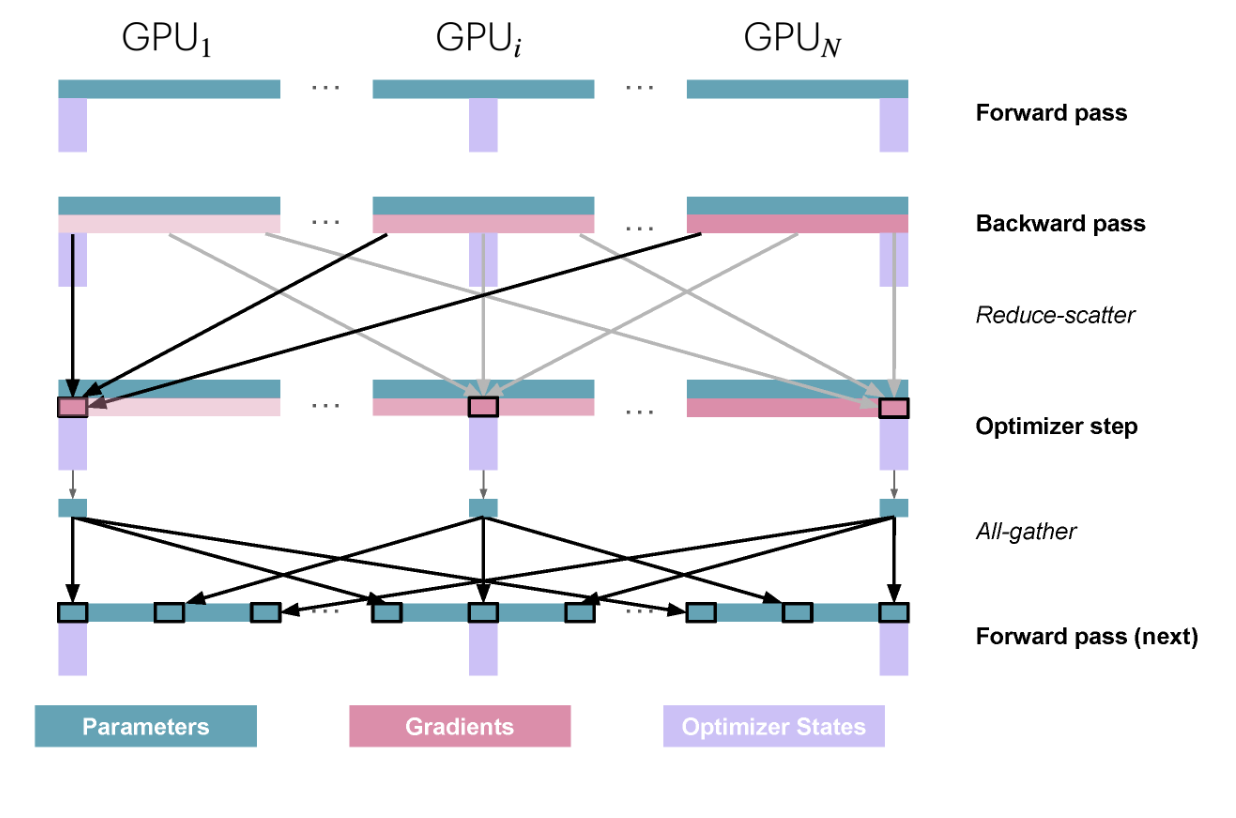

zero1的过程如上，在梯度规约的时候，不再做All Reduce，而是做Reduce Scatter，只在每个GPU上计算属于自己的那份累积梯度，而在最后权重更新的时候，每个GPU只更新自己需要更新的权重，然后把自己更新好的权重同步给其他GPU

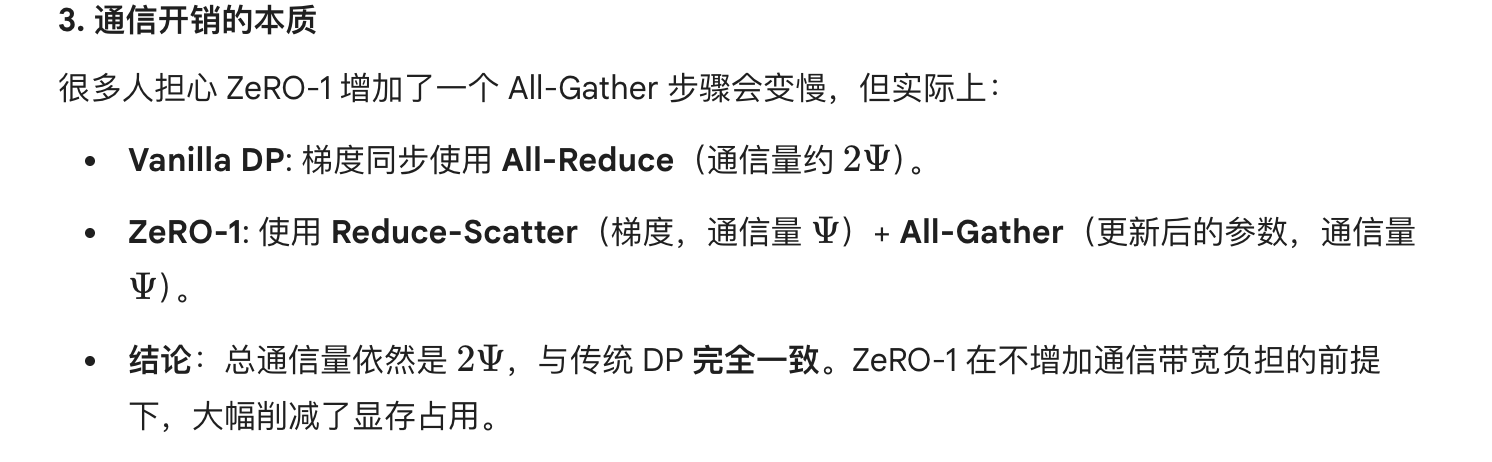

并且经过计算，整个Zero1过程的通信和传统DP完全一致，可以算得上是Free lunch

Zero2

这是Zero2的示意图，Zero2进行的是梯度分片，本身在更新的时候，我们在每个副本上就只需要该优化器状态分片对应的梯度分片

Zero2的通信压力和DP也是等价的

Zero3

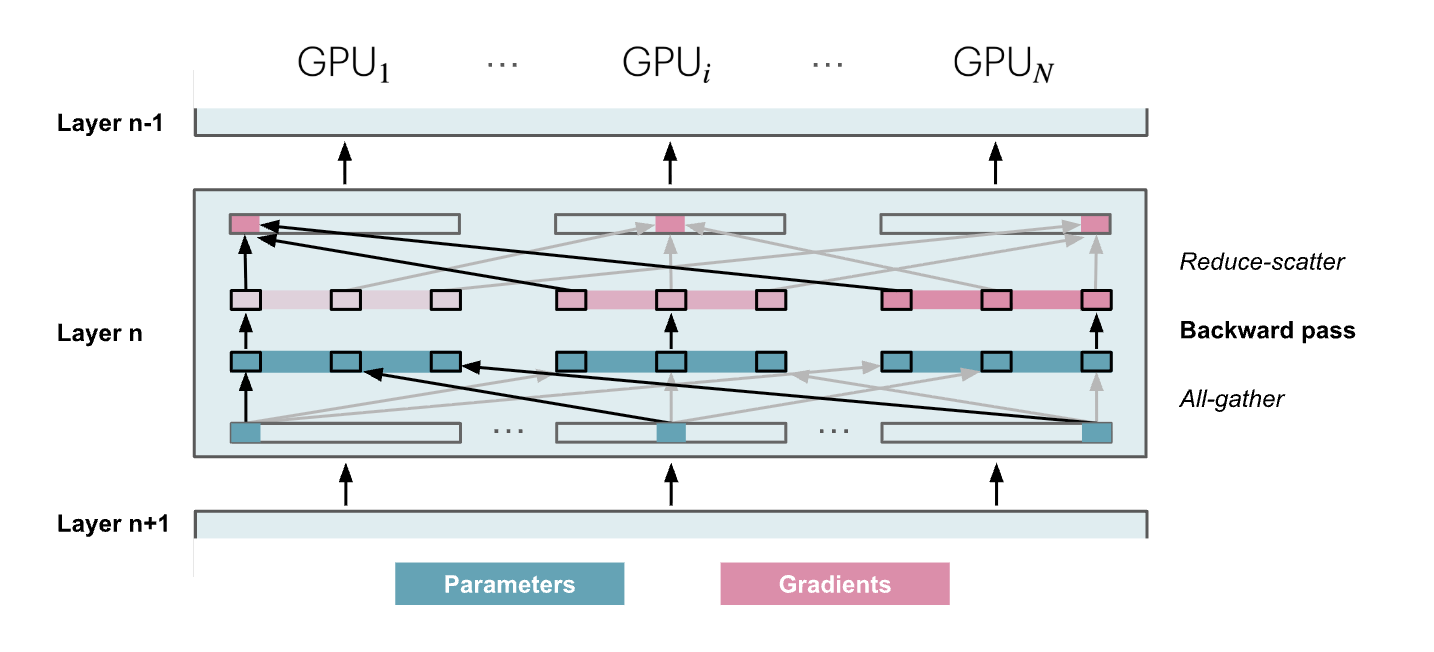

DeepSpeed 中的Zero3和Pytorch中的FSDP是等价的，它将对于梯度和优化器状态的操作复刻到了参数上，我们在需要参数的时候就收集它，因为我们会将一层参数拆分到不同地方，因此进行Zero3的时候需要经常gather

很显然的，Zero3相比于Zero12，增加了相当一笔通信开销，这个开销和模型的层数正相关

4. Tensor Parallelism

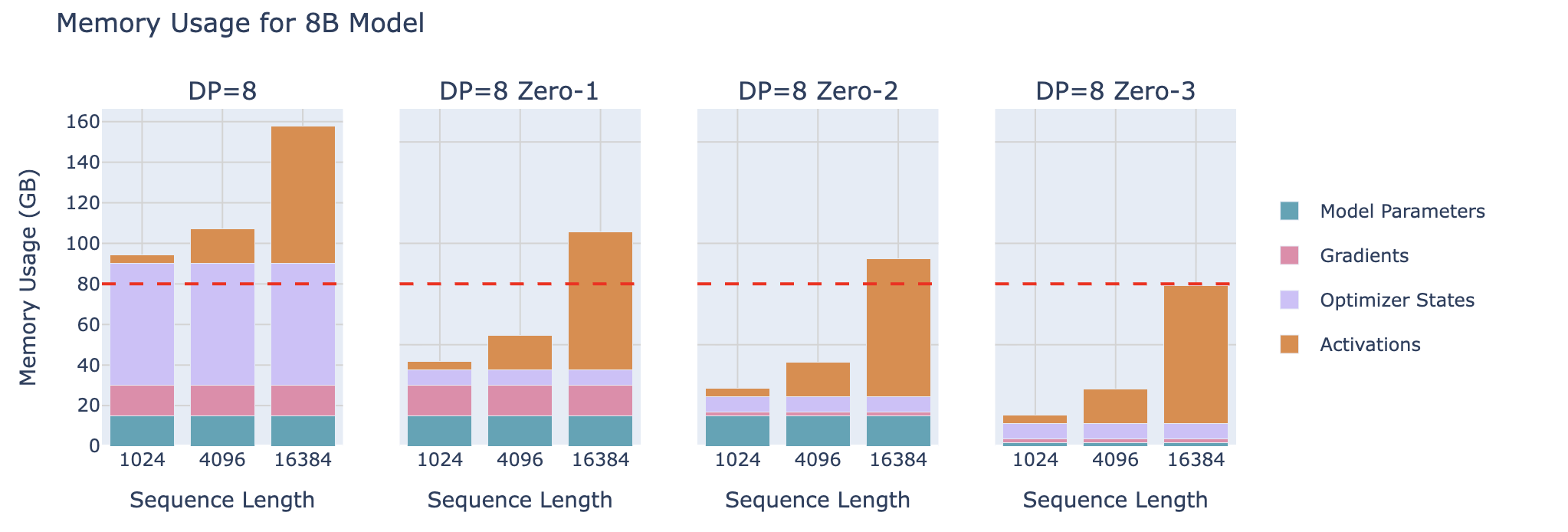

Zero123 + DP 效果非常理想，但是其无法对于Activation进行分片，因为激活值的计算是和数据相关的，因此不存在重复，也没有消除冗余的空间可言

在开启Zero3的情况下，我们仍然会因为激活值的原因，达到单个硬件的内存上限

Zero123本质上还是数据并行，虽然对于每一层进行了分片，但是计算的时候还是会聚集到同一个GPU重组进行计算，此时算出来的，还是完整的一层的激活值

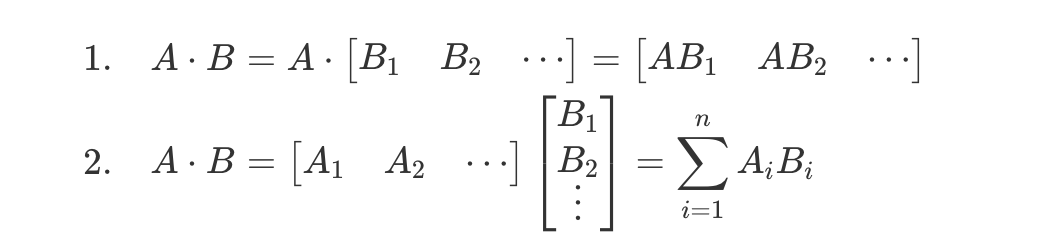

这个时候就是要提出我们的TP了，张量并行，张量并行的原理来自于矩阵乘法的性质，因为LLM计算中大部分操作均为矩阵乘法，对于矩阵，我们的操作主要是对于矩阵列和行进行独立的操作，因此如果对于行和列进行分割，就可以顺利完成矩阵乘法

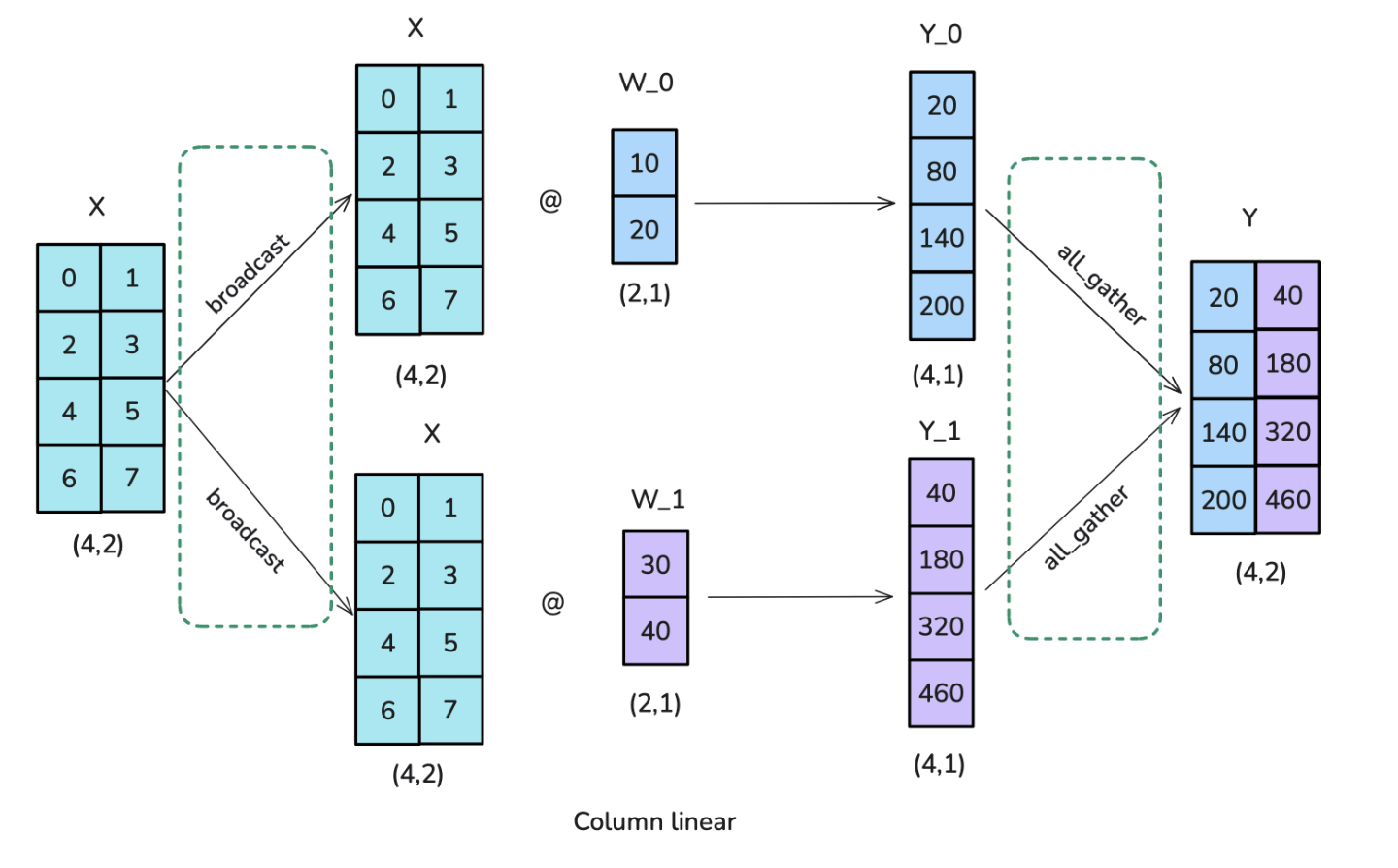

比如列分割 column-wise

[!code]- ColumnParallelLinear 实现详情

class ColumnParallelLinear(torch.nn.Module):
    """Column Parallel Linear layer
    Y = XW + b, where weight matrix W is parallelized along its second dimension. W = [W_1, ..., W_p]
    This module returns the results of Y_i = XW_i + b_i in the forward method, Y_i is parallelized in the second dimension.
    Arguments:
        in_features: first dimension of weight matrix W.
        out_features: second dimension of weight matrix W.
        bias: If true, add bias
        init_method: method to initialize weights
        gather_output: If true, gather the output from all the partitions. This is used for the last linear layer
    """

    def __init__(
        self,
        in_features: int,
        out_features: int,
        bias: bool = False,
        gather_output: bool = False,
        async_all_reduce: bool = False,
    ) -> None:
        super(ColumnParallelLinear, self).__init__()

        self.tp_world_size = pgm.process_group_manager.tp_world_size
        self.tp_rank = pgm.process_group_manager.tp_rank

        self.in_features = in_features
        self.out_features = out_features
        assert out_features % self.tp_world_size == 0, "Hidden dimension must be divisible by the tensor parallel world size"
        self.output_size_per_partition = out_features // self.tp_world_size
        self.gather_output = gather_output
        self.async_all_reduce = async_all_reduce
        # Allocate space for the weight and bias
        # Note: torch.nn.functional.linear performs XW^T + b so we exchange the order of dimensions
        self.weight = nn.Parameter(torch.Tensor(self.output_size_per_partition, self.in_features)) # W_i
        if bias:
            self.bias = nn.Parameter(torch.Tensor(self.output_size_per_partition))
            with torch.no_grad():
                self.bias.zero_()
        else:
            self.register_parameter("bias", None)

        self.reset_parameters()

    def reset_parameters(self):
        # Initialize weight tensor with the default initialization method used for nn.Linear in PyTorch
        master_weight = torch.empty(
            self.out_features,
            self.in_features,
            dtype=self.weight.dtype,
            device=self.weight.device,
            requires_grad=False
        )

        # Calculate bound based on master weight's input dimension
        k = 1 / master_weight.size(1)
        bound = math.sqrt(k)
        torch.nn.init.uniform_(master_weight, -bound, bound)

        # Split the model into size of self.output_size_per_partition
        weight_list = torch.split(master_weight, self.output_size_per_partition, dim=0)
        self.weight.data = weight_list[self.tp_rank].contiguous()

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        if self.async_all_reduce:
            output = linear_with_async_all_reduce(x, self.weight, self.bias)
        else:
            output = linear_with_all_reduce(x, self.weight, self.bias)
        if self.gather_output:
            output = GatherFromModelParallelRegion.apply(output)
        return output

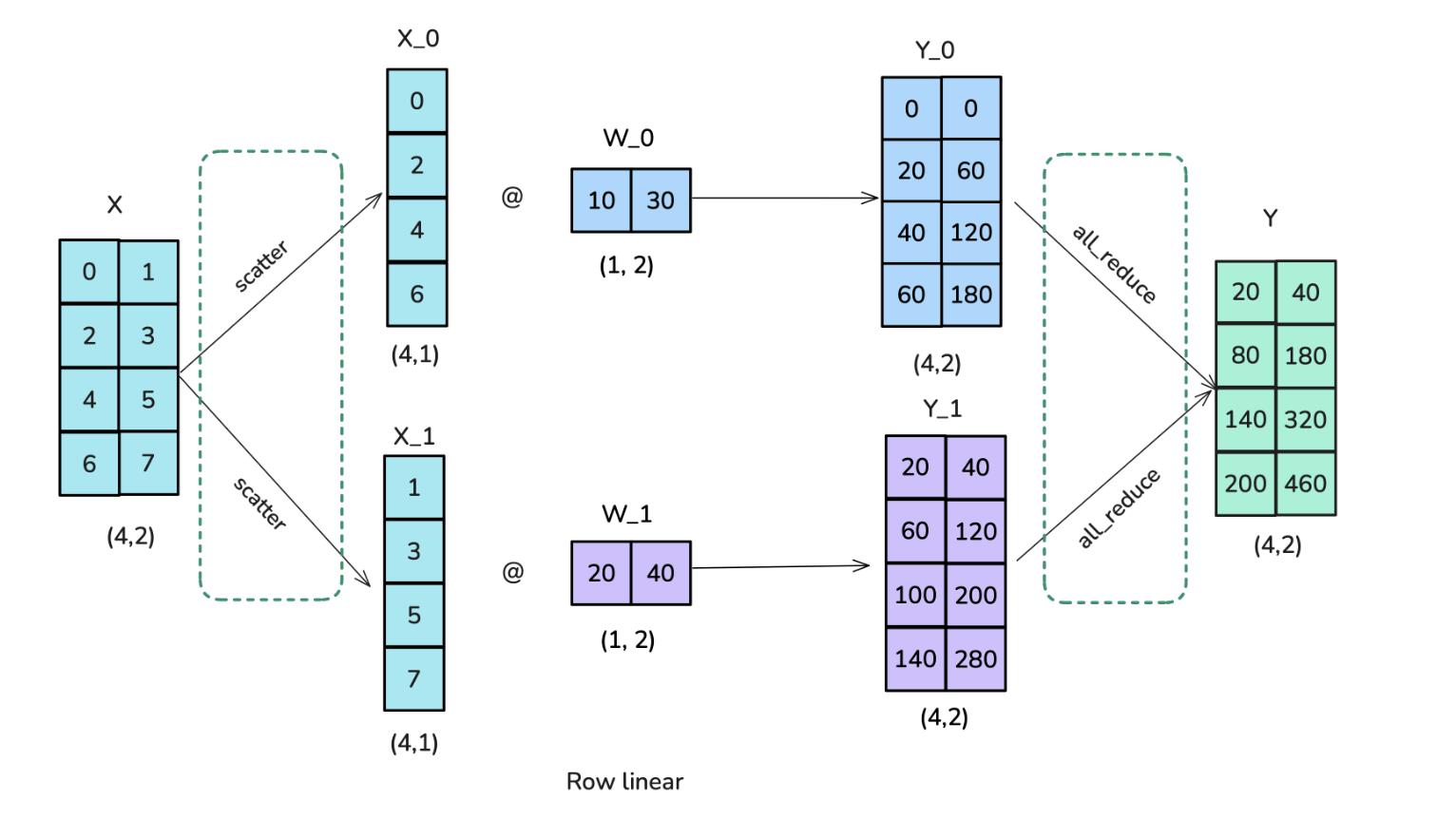

以下还有行级的张量并行的示意图

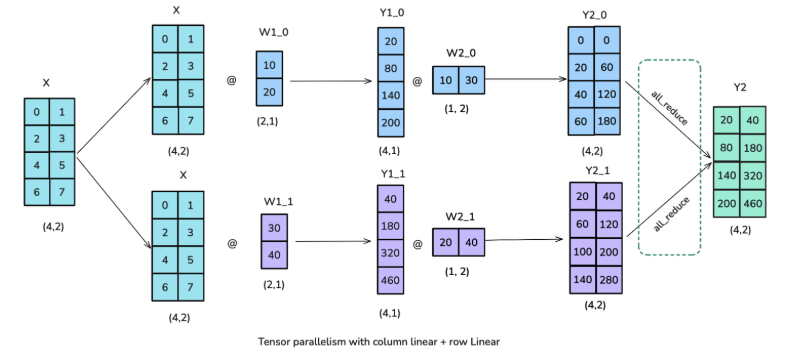

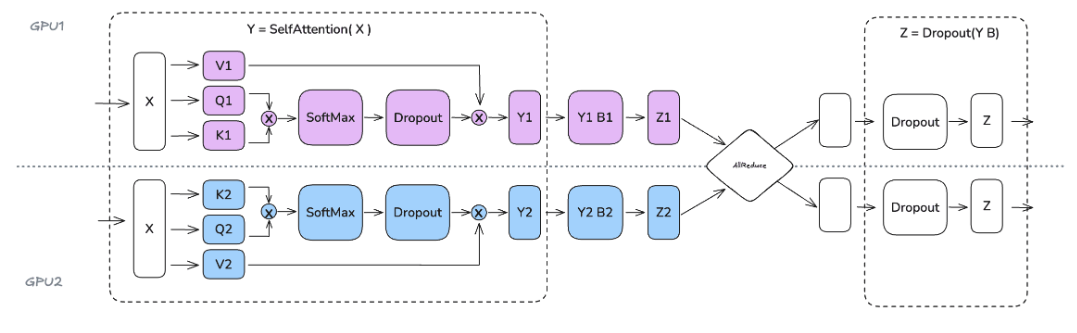

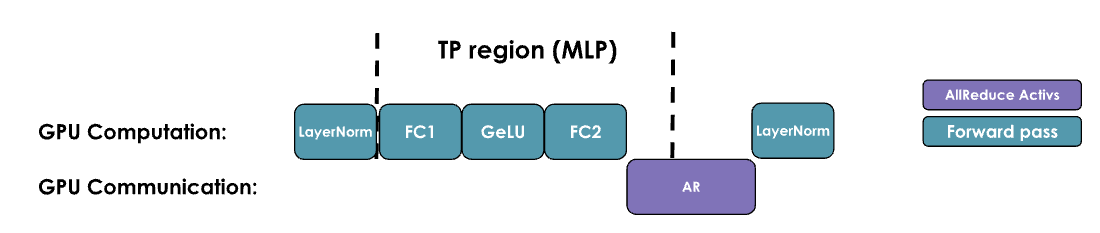

4.1. Transformer 中的 TP

Appendix: code practice

1. Show GPT2 Architecture

from transformers import GPT2Model
model = GPT2Model.from_pretrained('gpt2')
def count_params(model):
    params: int = sum(p.numel() for p in model.parameters())
    return f"{params / 1e6:.2f}M"

print(model)
print("Total # of params:", count_params(model))

得到的结果如下

GPT2Model(
  (wte): Embedding(50257, 768) # token embedding, from one-hot vector to 768-dimensional vector
  (wpe): Embedding(1024, 768)  # position embedding 支持最大1024序列长度
  (drop): Dropout(p=0.1, inplace=False)
  (h): ModuleList(
    (0-11): 12 x GPT2Block(
      (ln_1): LayerNorm((768,), eps=1e-05, elementwise_affine=True)
      (attn): GPT2Attention(
        (c_attn): Conv1D(nf=2304, nx=768)
        (c_proj): Conv1D(nf=768, nx=768)
        (attn_dropout): Dropout(p=0.1, inplace=False)
        (resid_dropout): Dropout(p=0.1, inplace=False)
      )
      (ln_2): LayerNorm((768,), eps=1e-05, elementwise_affine=True)
      (mlp): GPT2MLP(
        (c_fc): Conv1D(nf=3072, nx=768)
        (c_proj): Conv1D(nf=768, nx=3072)
        (act): NewGELUActivation()
        (dropout): Dropout(p=0.1, inplace=False)
      )
    )
  )
  (ln_f): LayerNorm((768,), eps=1e-05, elementwise_affine=True)
)
Total # of params: 124.44M

2. Memory Compute

我们可以通过checkpoint这个机制，来实现激活值重计算

这个在小模型中很难体现这一点

3. Gradient Accumulation

import torch
from torch import nn, optim

model = nn.Linear(10, 1).cuda()
optimizer = optim.SGD(model.parameters(), lr=0.01)
loss_fn = nn.MSELoss()

gradient_accumulation_steps = 4
microbatch_size = 2

# Fake data
inputs = torch.randn(gradient_accumulation_steps * microbatch_size, 10).cuda()
targets = torch.randn(gradient_accumulation_steps * microbatch_size, 1).cuda()

model.train()            # 切换到训练模型
optimizer.zero_grad()    # 清空之前的梯度，习惯性操作在训练之前
for i in range(gradient_accumulation_steps):
    start = i * microbatch_size
    end = (i + 1) * microbatch_size
    x = inputs[start:end]
    y = targets[start:end]

    output = model(x)
    loss = loss_fn(output, y)
    loss.backward()  # 只算梯度，而不更新

    print(f"Step {i+1}: Loss = {loss.item():.4f}")

optimizer.step()   # 更新梯度，此时param.grad中已经保存了4个minibatch的梯度了
print("Optimizer step performed with accumulated gradients.")

上述是一个梯度累积的模拟，我们在一个循环中只计算梯度，而不更新，在循环结束之后累积梯度再更新

真正实践中，该方案内化成了如下的参数

from transformers import Trainer

training_args = TrainingArguments(
    per_device_train_batch_size=2,      # micro-batch
    gradient_accumulation_steps=4,     # 累积 4 次
    # 实际等价于 global batch size = 2 × 4 × (GPU数量)
    # 比如 8 张卡：2 × 4 × 8 = 64
)
